پرسپکتیو دو نقطه ای ماشین را بصورت یک تمرین عملی در این مطلب با هم طراحی خواهیم کرد، البته توصیه دوستانه می‌کنم که قبل از مشاهده این آموزش، آموزش پرسپکتیو دو نقطه‌‌ای و آموزش طراحی مکعب را مشاهده و تمرین کرده باشید.


اگر این مسیر را با من همراهی کرده باشید، طراحی ماشین در پرسپکتیو دو نقطه‌ ای فقط یک طراحی ساده نیست؛ الگوهایی را مرور خواهید کرد که برای طراحی پرسپکتیو دو نقطه‌ ای اشیا و مدل‌های دیگر به شما کمک خواهد کرد.

اگر امکان تماشای فیلم را ندارید، مقاله زیر چکیده آن است و می‌توانید آن را مطالعه کنید:

نکته طراحی پرسپکتیو دو نقطه‌ای ماشین

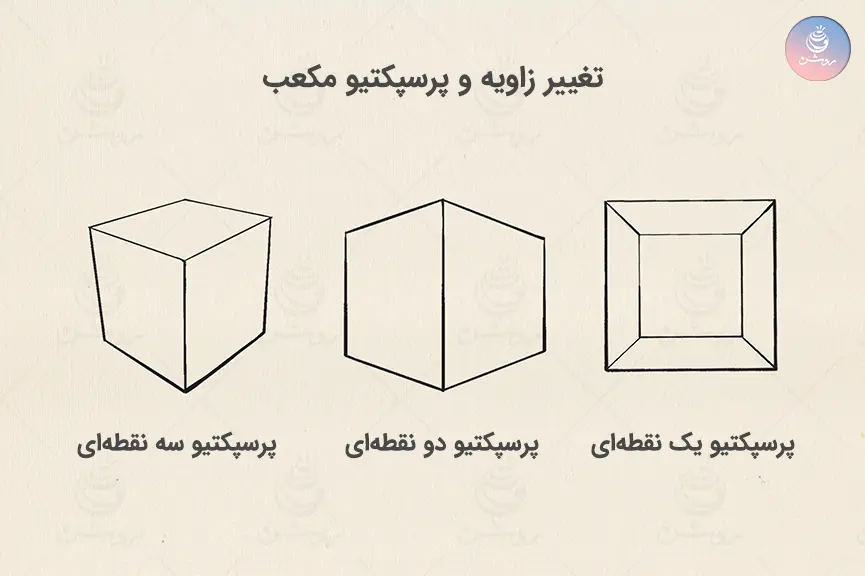

اگر طراحی مکعب را از زوایای مختلف انجام داده باشید، می‌دانید که؛

وقتی از روبه‌رو به مکعب نگاه می‌کنیم، پرسپکتیو یک نقطه‌ای است.

وقتی از زاویه‌ی مورب و هم‌سطح چشم نگاه می‌کنیم، پرسپکتیو دو نقطه‌ای به‌وجود می‌آید.

اگر زاویه دید خیلی از بالا یا خیلی از پایین باشد، پرسپکتیو تبدیل به سه نقطه‌ای می‌شود.

مکعب در پرسکتیو‌های مختلف

پس برای دستیابی به طراحی ماشین طبیعی در پرسپکتیو دو نقطه‌ای، بهتر است از نماهای خیلی بالا یا خیلی پایین پرهیز کنیم.

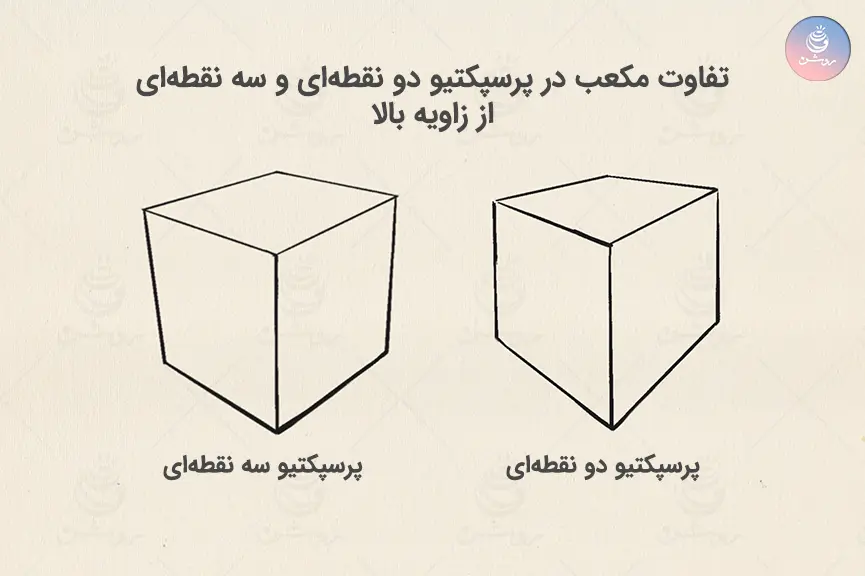

تفاوت مکعب در پرسپکتیو دو نقطه‌ای و سه نقطه‌ای

 این نکته یکی از اشتباهاتی است که باعث می‌شود هنرجو پس از طراحی احساس کند اثر دفرمه شده است.

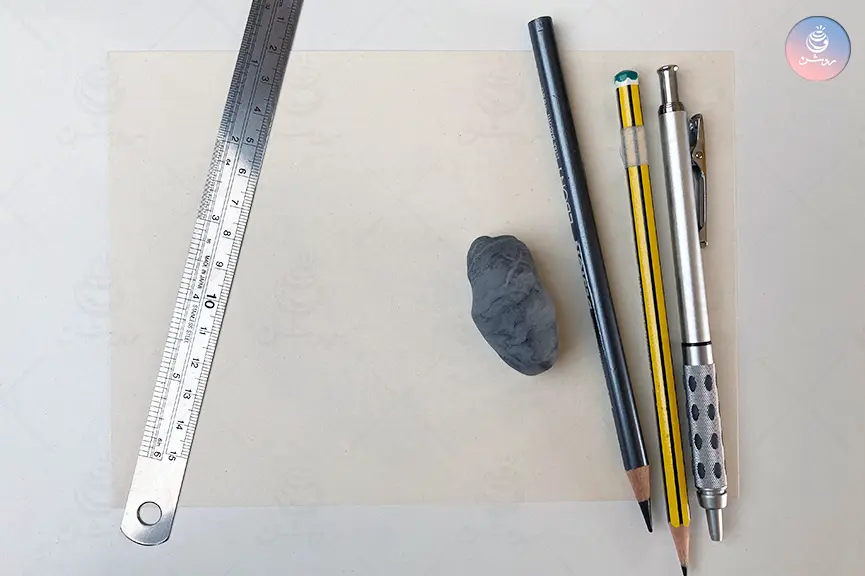

وسایل لازم برای تمرین پرسپکتیو دو نقطه ای ماشین

این تمرین را می‌توانید با وسایل مختلفی انجام دهید: مداد طراحی یا اتود، خودکار، راپید، مارکر و…، اما اگر پیش زمینه ندارید، توصیه من استفاده از ساده‌ترین وسیله‌ای است که در اختیار دارید.

وسایلی که من برای این تمرین استفاده کرده‌ام:

  • اتود ۰.۵
  • کاغذ طراحی پارس
  • پاک کن خمیری
  • مداد طراحی B2

این وسایل کاملا اختیاری‌اند، حتی اگر یک خودکار یا مداد معمولی و کاغذ باطله دارید، می‌توانید همراه من طراحی کنید.

وسایل طراحی ماشین در پرسپکتیو دو نقطه ای

اگر برایتان سوال پیش آمده؛ استفاده از خط کش مجاز است؟ برای شروع و بار اول ایرادی ندارد،‌ اما سعی کنید با گرم کردن دست و تمرین خطوط آزاد، دوباره همین طراحی را با استفاده حداقلی از خط کش انجام دهید.

یادتان باشد این تمرین برای یادگیری طراحی پایه است؛ اگر هدف‌تان طراحی صنعتی یا معماری با دقت بالا است، استفاده از شابلون و خط‌کش بدیهی خواهد بود.

مراحل طراحی ماشین در پرسپکتیو دو نقطه‌ای

در طراحی ماشین و بیشتر موضوعات، طراحی کل به جز اهمیت دارد، یعنی قبل از اینکه سراغ جزئیات و سایه پردازی مدل برویم، لازم است حجم و تناسبات مدل را بررسی کنیم.

ما طراحی را در چهار مرحله پیش می‌بریم:

  • طراحی نسبت و حجم کلی
  • طراحی محدوده‌های اصلی و خطوط راهنما
  • ترسیم جزئیات
  • سایه‌پردازی یا اجرای نهایی

روی مراحل اولیه دقت و زمان بیشتری صرف کنید و بین هر مرحله مکث و از فاصله دور طراحی را چک کنید.

طراحی حجم کلی ماشین

اگر هنرجوی دوره طراحی پایه انیشتین باشید، می‌دانید که روی ترسیم کادر تاکید می‌کنم. اما چون این طراحی تا حدی طراحی ذهنی است، می‌توانیم مستقیم سراغ ترسیم مکعب (یا دو مکعب روی هم) برویم.

در طراحی پرسپکتیو پیدا کردن نقاط پرسپکتیو معمولا جز قدم‌های اصلی بیان می‌شود، اما ممکن است نقطه یا نقاط گریز مدل شما، داخل کاغذ قرار نگیرد، به همین دلیل من توصیه می‌کنم به شیب خطوط توجه کنید و خط افق را پیدا کنید.

پس طراحی را با رسم یک خط افق شروع می‌کنیم، چون سقف ماشین نزدیک خط افق است، این خط را بالای کاغذ رسم می‌کنیم.

آموزش پرسپکتیو دو نقطه ای ماشین

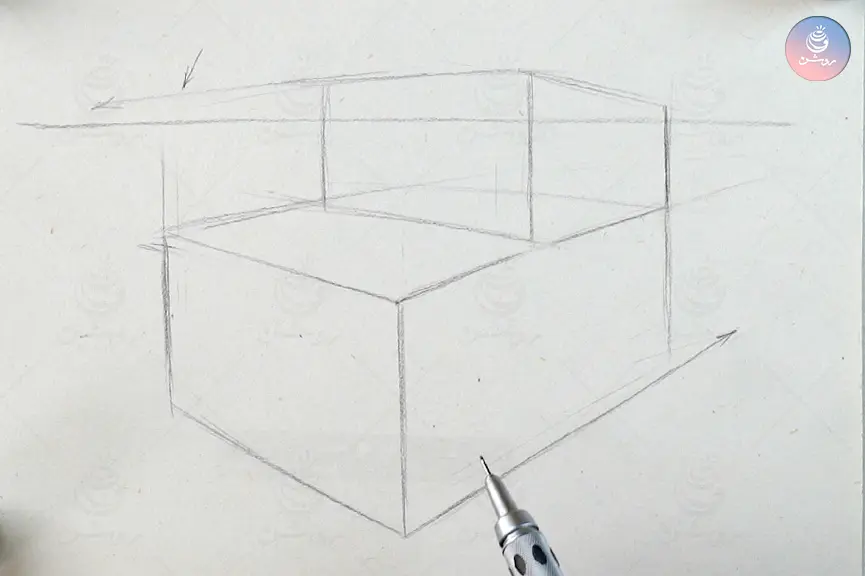

اکنون می‌توانید یک مکعب کلی برای کل ماشین یا دو مکعب (یکی برای بخش پایین بدنه و دیگری برای بخش بالایی) رسم کنید.

آموزش طراحی ماشین در پرسپکتیو دو نقطه‌ای

محدوده شیب خطوط با خط افق و این مکعب‌ها مشخص می‌شود؛ یعنی خطوط مربوط به نما باید در همین محدوده نگه داشته شوند.

طراحی کلی و خطوط راهنما ماشین

در این مرحله روی حجم کلی، بخش‌هایی مثل محدوده چرخ‌ها را مشخص می‌کنیم. محدوده چرخ‌ها را با رسم مربع در پرسپکتیو دو نقطه‌ای تعیین کنید.

برای پیدا کردن مرکز مربع، قطرها را رسم کنید؛ برای تعیین میانه اضلاع می‌توانید از خطوط کمکی کوچک استفاده کنید. سپس دایره‌ای رسم کنید که با میانه اضلاع برخورد داشته باشد؛ این دایره در پرسپکتیو تبدیل به بیضی خواهد شد.

ترسیم مربع و دایره در پرسپکتیو

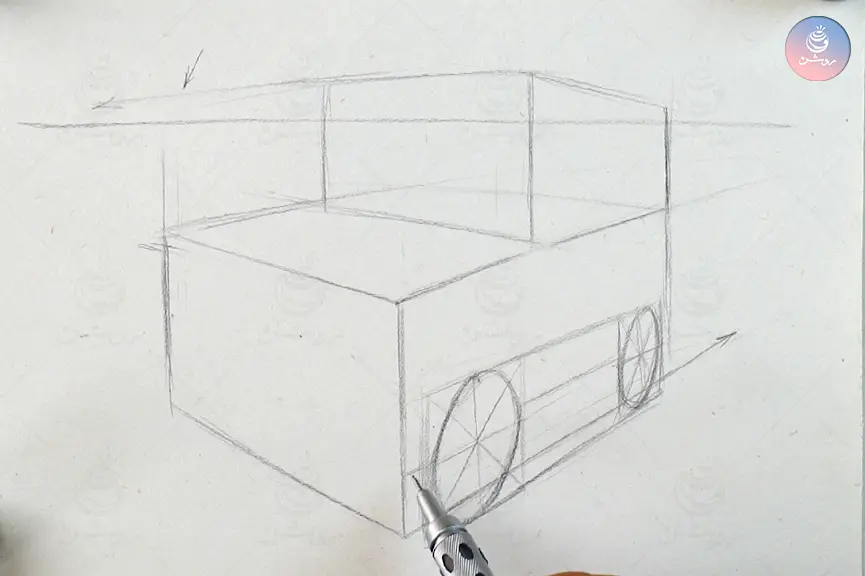

هر دو چرخ را با رسم مربع و طبق روش بالا طراحی می‌کنیم.

پرسپکتیو دو نقطه ای ماشین

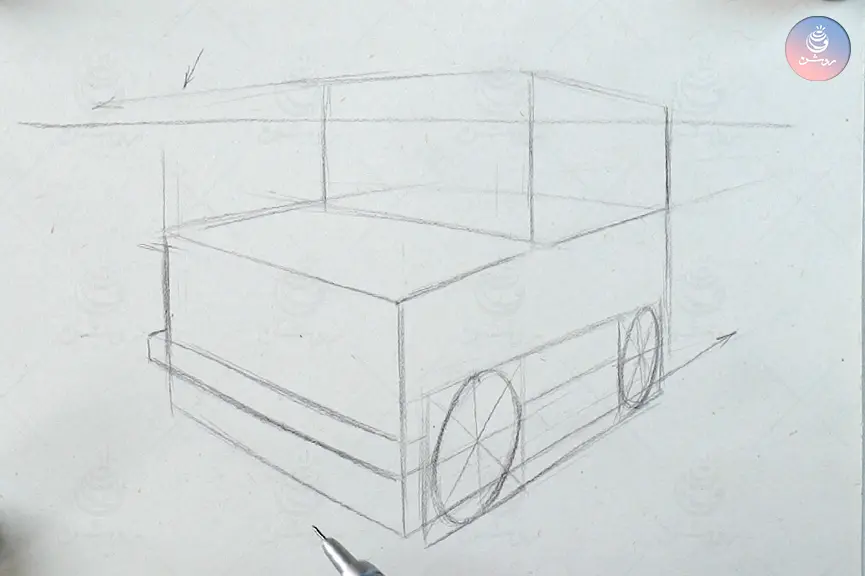

با توجه به فاصله چرخ جلو و خط زیرین مکعب، محدوده سپر ماشین را هم مشخص می‌کنیم.

آموزش پرسپکتیو دو نقطه ای ماشین

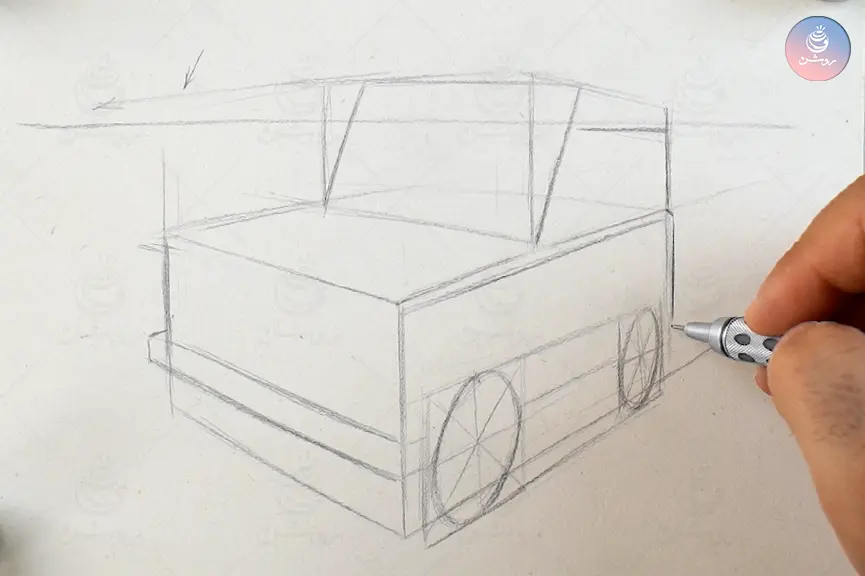

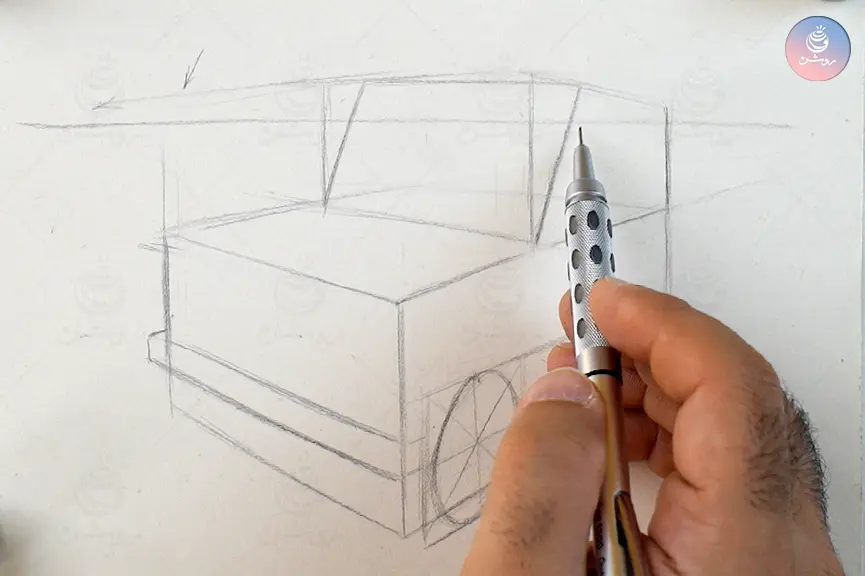

قسمت شیشه جلو، در واقعیت، زاویه دار است، چون خطوط عمود در پرسپکتیو دو نقطه‌ای موازی هستند، شیب این قسمت را هم می‌توانیم نسبت به دو خط عمود در نظر بگیریم.

آموزش طراحی ماشین در پرسپکتیو دو نقطه‌ای

چند خط برای محدوده سقف، جای پنجره و خط بدنه را هم می‌توانید در این مرحله مشخص کنید.

آموزش پرسپکتیو دو نقطه ای ماشین

اگر طراحی را کم رنگ رسم کردید، می‌توانیم سراغ جزئیات برویم اما اگر خطوط خیلی واضح هستند، می‌توانید با پاک کن کمی این خطوط را کم رنگ کنید تا طراحی جزئیات واضح و تمیز انجام شود.

شروع طراحی دقیق و جزئیات ماشین

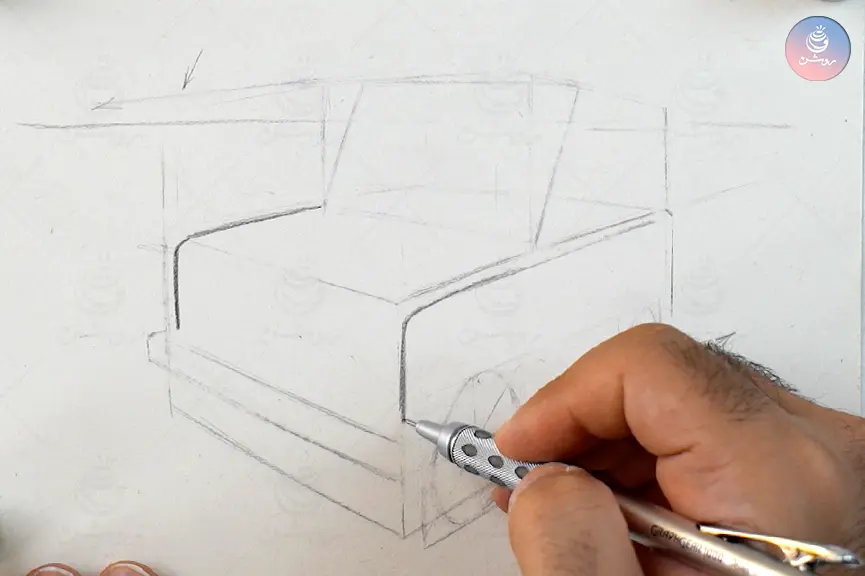

می‌توانید از هر بخشی که تمایل دارید طراحی را شروع کنید، من از انحنای جلو بدنه شروع می‌کنم.

آموزش طراحی ماشین در پرسپکتیو دو نقطه‌ای

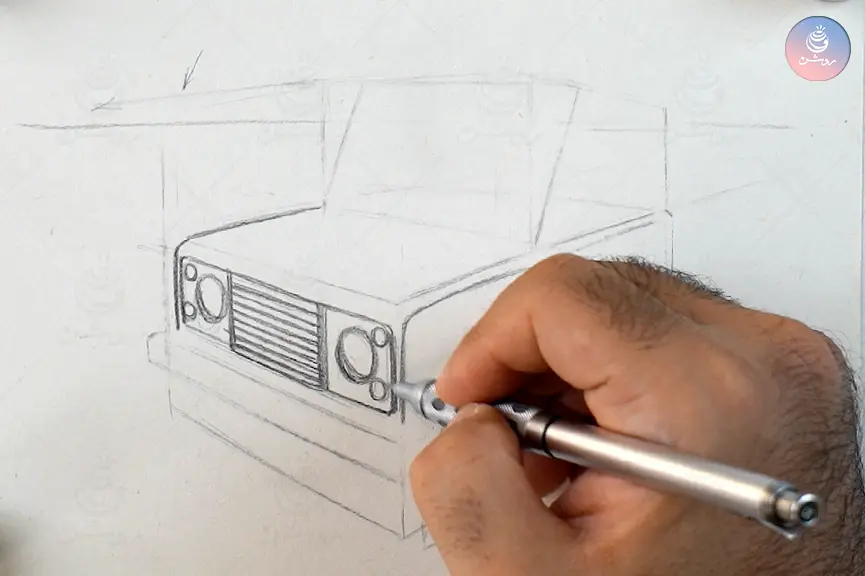

سپس بخش جلو ماشین و چراغ‌ها را رسم می‌کنم، برای چراغ‌ها هم می‌توانید از رسم مربع در پرسپکتیو استفاده کنید یا دو بیضی رسم کنید، جزئیات دیگر را با توجه به سلیقه خود می‌توانید رسم کنید.

پرسپکتیو دو نقطه ای ماشین

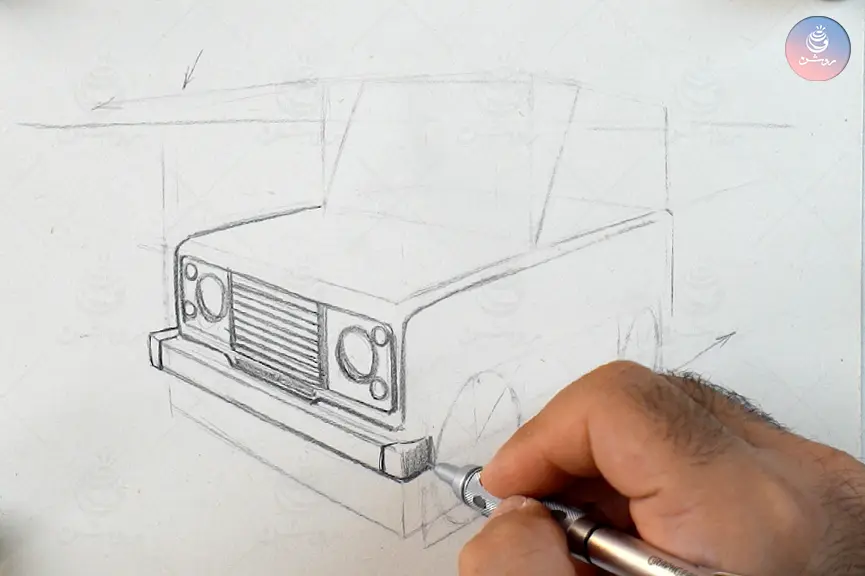

برای سپر ماشین هم یک مکعب کشیده در پرسپکتیو دو نقطه‌ای رسم کنید و گوشه‌ها را منحنی کنید.

آموزش طراحی ماشین در پرسپکتیو دو نقطه‌ای

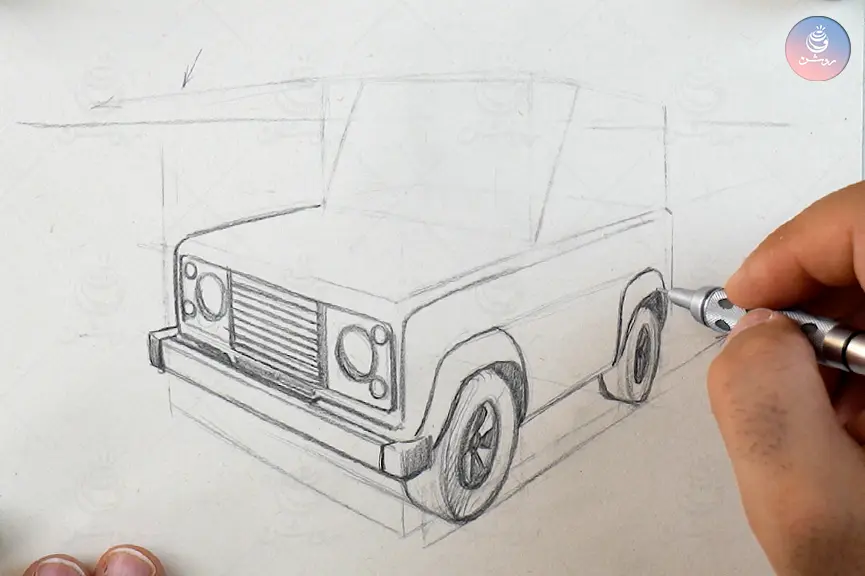

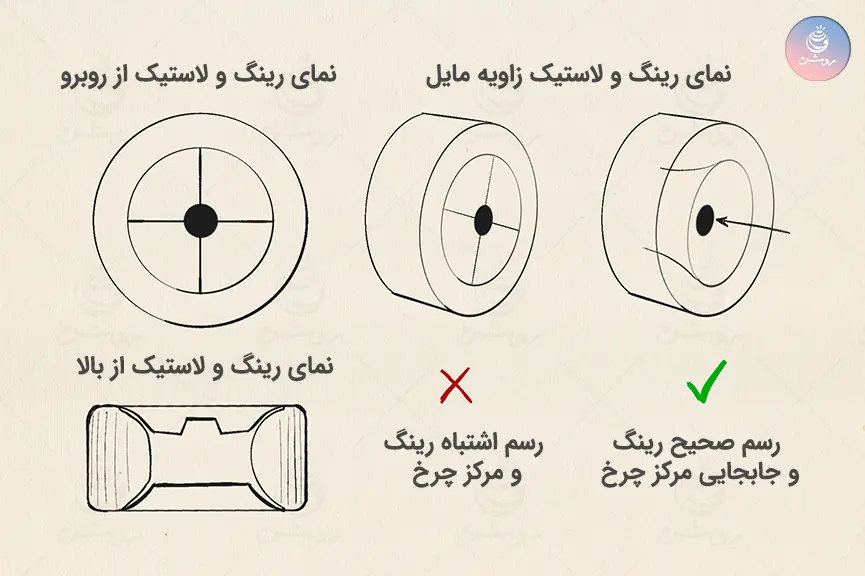

دوباره سراغ چرخ‌ها می‌رویم: یک بیضی کشیدیم، رینگ هم یک بیضی داخل آن است. توجه کنید که مرکز ظاهری بیضی رینگ به دلیل زاویه دید ممکن است نسبت به مرکز هندسی کمی جابه‌جا دیده شود (بنابراین مرکز رینگ را طوری قرار دهید که با دید مایل طبیعی باشد).

ترسیم چرخ ماشین در پرسپکتیو

زیر لاستیک را مثل استوانه در پرسپکتیو رسم کنید (خط زمینه با همان شیب مکعب اصلی). سپس فرم فلاپ و گلگیر بالای چرخ را اضافه کنید.

پرسپکتیو دو نقطه ای ماشین

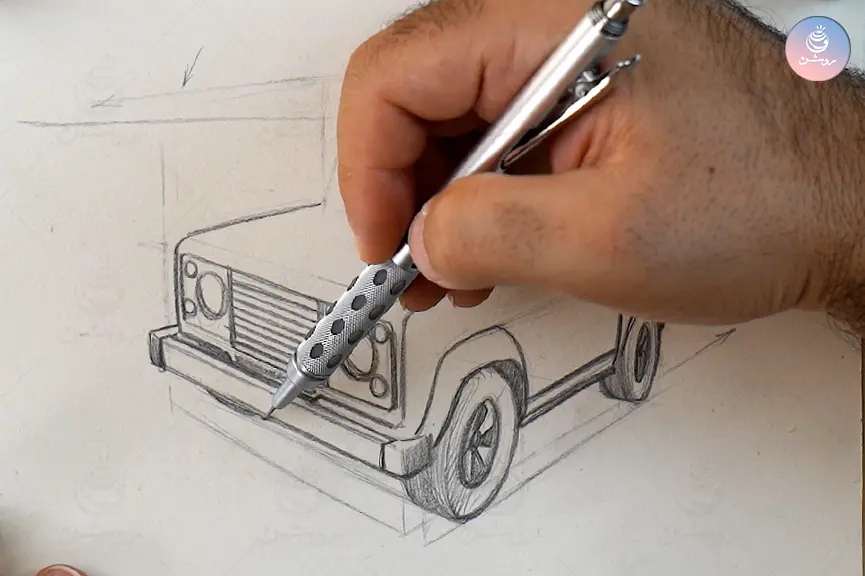

اگر خط زیر چرخ جلو را ادامه دهیم، ممکن است کمی از چرخ جلو(آن‌طرف ماشین) نیز زیر ماشین مشخص شود.

آموزش طراحی ماشین در پرسپکتیو دو نقطه‌ای

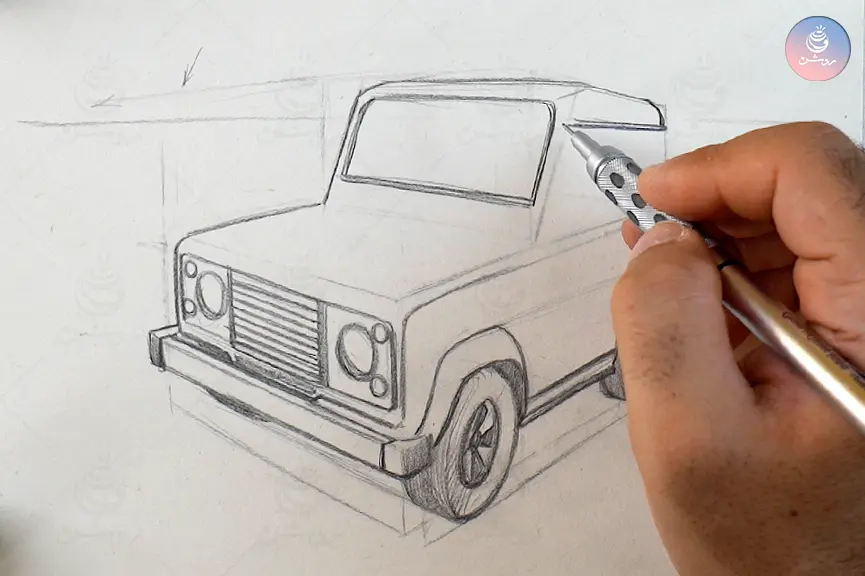

اکنون سراغ انحنای شیشه جلو و رسم سقف ماشین می‌رویم.

پرسپکتیو دو نقطه ای ماشین

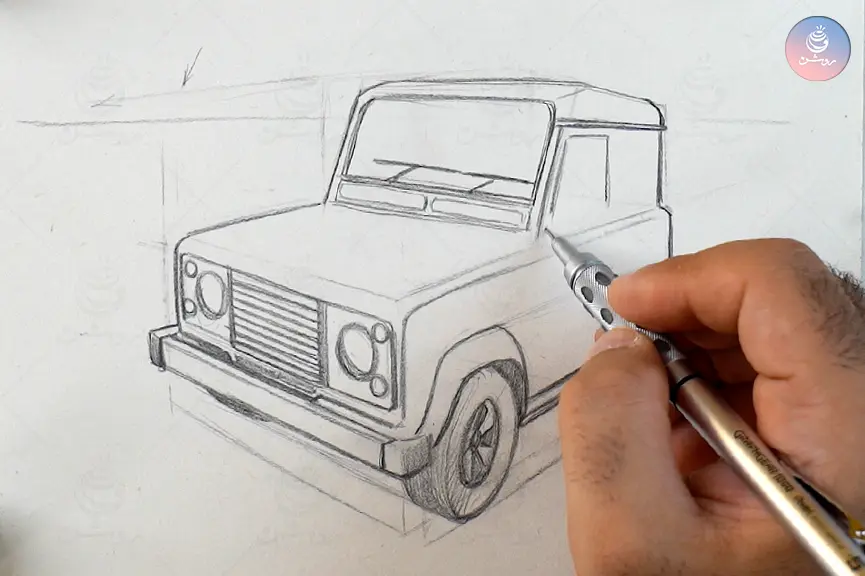

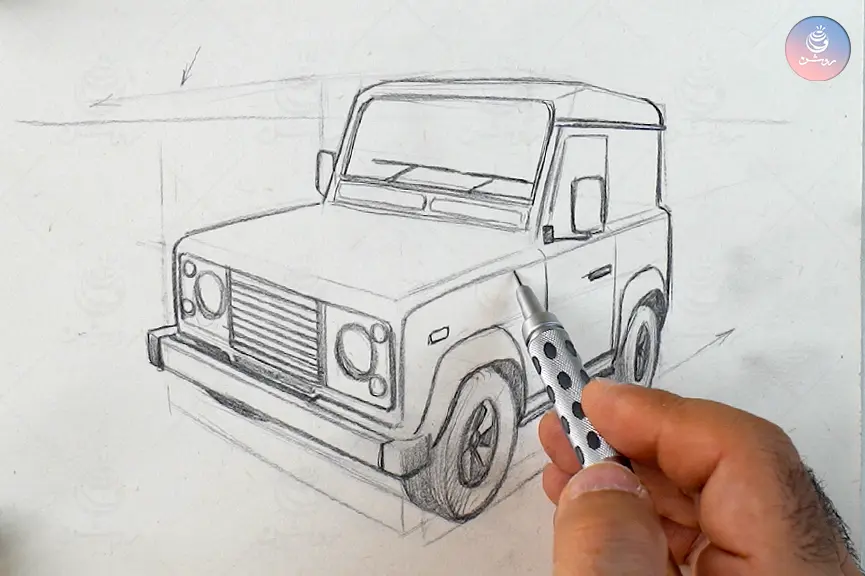

محدوده پنجره کناری و کمی جزئیات مانند برف پاک کن ماشین را هم طراحی می‌کنیم.

آموزش طراحی ماشین در پرسپکتیو دو نقطه‌ای

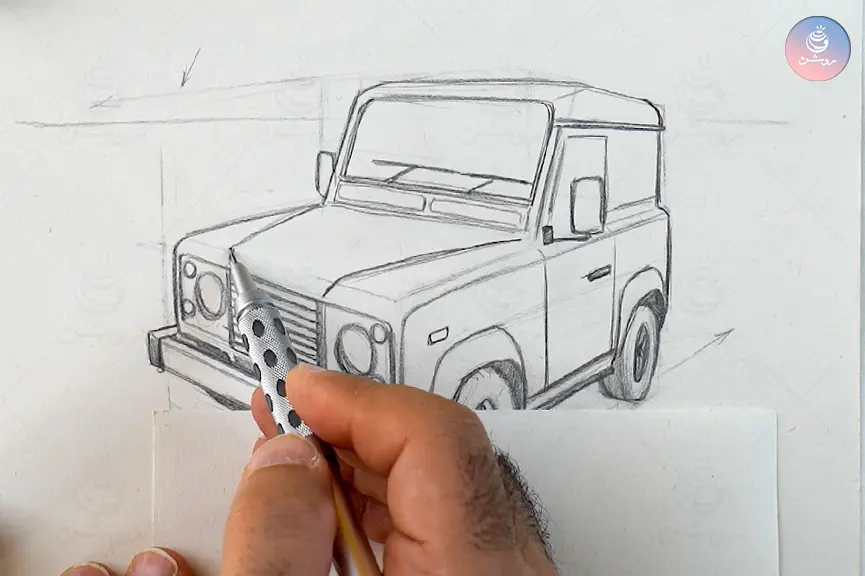

آینه‌های کناری ماشین را با مستطیلی ساده رسم کرده و سپس کمی جزئیات بیشتر مانند راهنما و دستگیره در و خط در را اضافه می‌کنیم.

پرسپکتیو دو نقطه ای ماشین

برای روی کاپوت ماشین می‌توانید یک لاستیک زاپاس یا جزئیات دیگری که در ماشین‌های آفرودی وجود دارد طراح کنید، من از طراحی فرم برجسته کاپوت ماشین Land Rover استفاده می‌کنم و طراحی ماشین را تمام کردم.

آموزش طراحی ماشین در پرسپکتیو دو نقطه‌ای

سایه پردازی و اجرای نهایی ماشین

در این مرحله از هر تکنیکی می‌توانید برای سایه پردازی یا رنگ آمیزی ماشین استفاده کنید، نکته مهم ایجاد وزن و ثقل برای ماشین و طراحی است.

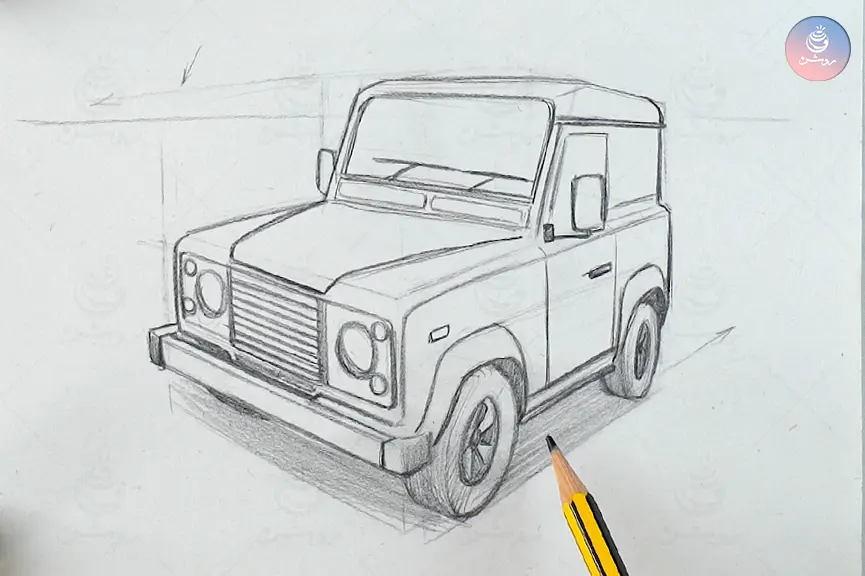

پس ابتدا زیر ماشین را سایه می‌زنیم.

پرسپکتیو دو نقطه ای ماشین

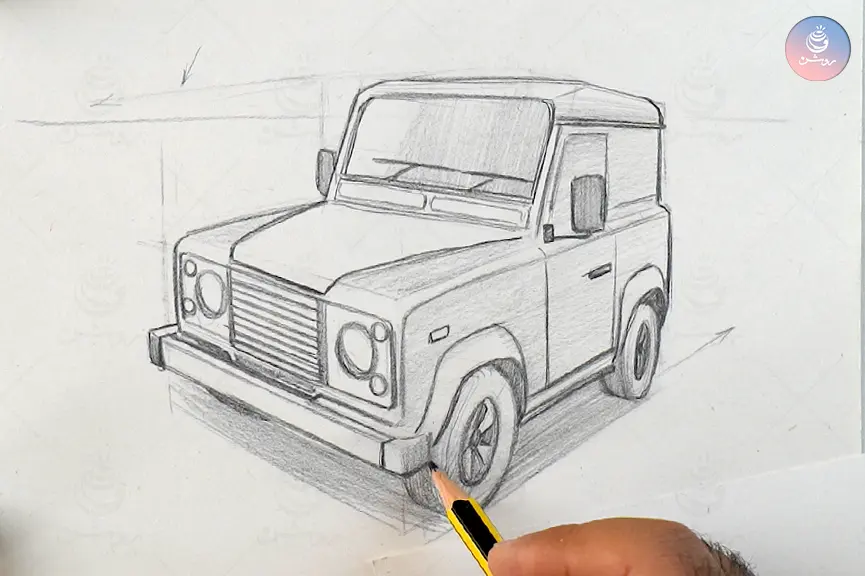

یک سایه پردازی ساده روی کناره ماشین انجام می‌دهیم و همینطور تیرگی سایه روی شیشه‌ها.

آموزش طراحی ماشین در پرسپکتیو دو نقطه‌ای

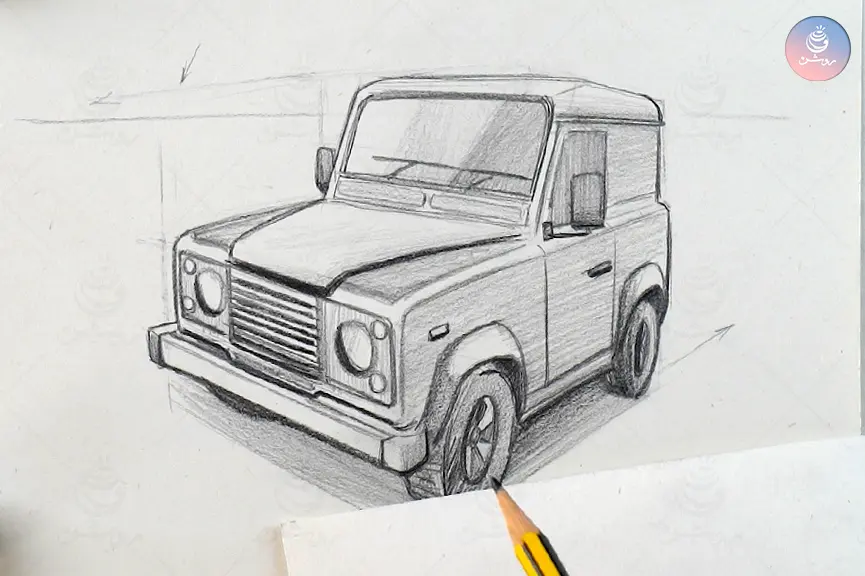

نکته مهم‌تر بعد از سایه زیر ماشین، تاکید روی ضخامت خطوط طراحی است، خطوط زیرین طراحی را با مداد ضخیم‌تر می‌کنیم تا وزن بیشتری ایجاد شود.

پرسپکتیو دو نقطه ای ماشین

می‌توانید سایه پردازی، هاشور یا جزئیات بیشتری به طراحی خود اضافه کنید، طراحی اصلی تمام شده است و از این جا به بعد تفریح و لذت بردن شما از خلاقیتتان است.

جمع بندی و سخن آخر

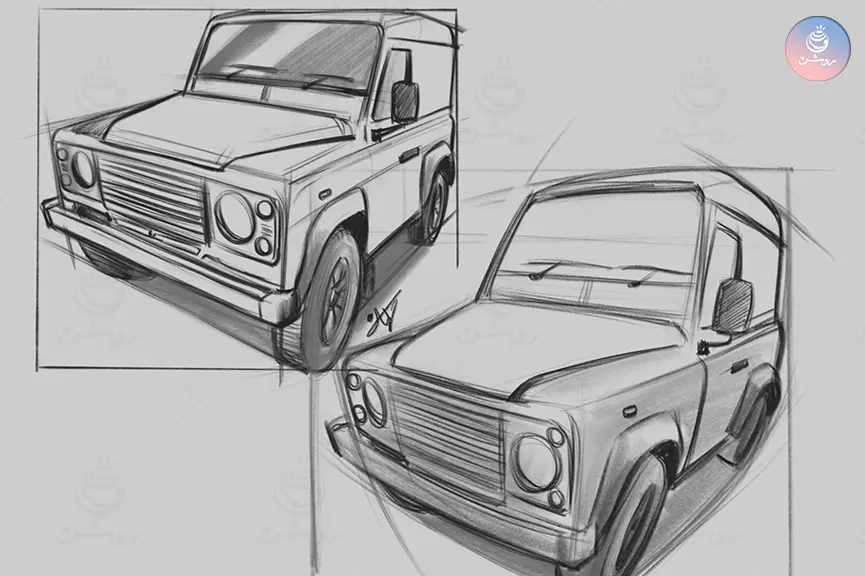

اگر جز دوستانی هستید که در چالش طراحی و لایو‌ها (در کانال طراحی روشن تلگرام و ایتا اطلاع‌رسانی می‌شود) حضور دارند، احتمالا طراحی این ماشین را در پرسپکتیو سه‌ نقطه‌ای و Fish eye با من انجام داده‌اید.

طراحی ماشین در پرسپکتیو

سعی می‌کنم در آینده، آموزش طراحی ماشین یا مدل دیگری را با توجه به پرسپکتیو سه نقطه ای و کروی آماده کنم.

اگر مدل خاصی در ذهن دارید یا در موضوعی چالش دارید، در بخش نظرات بنویسید تا همراه هم تمرین کنیم. با چند بار تکرار مسلط خواهید شد.

این مطلب و آموزش توسط گروه طراحی روشن بدون هیچ حمایت مالی آماده شده است، اگر از نوشته و فیلم استفاده می‌کنید و بازنشر می‌دهید، لطفا نام منبع را حذف نکنید، تا زحمت و هزینه‌ای که پرداخته‌ایم، حفظ شود. ممنونم
